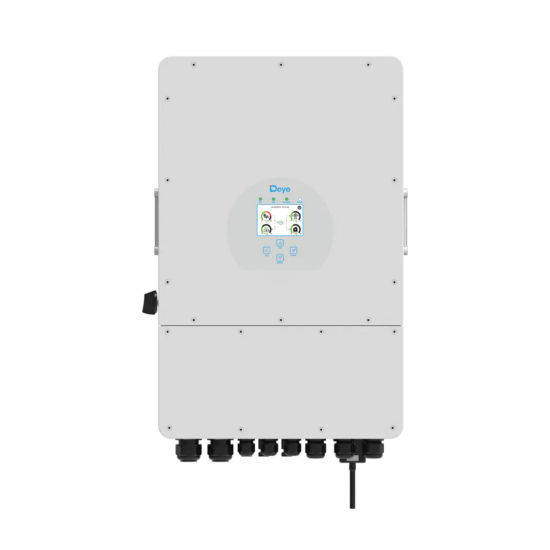

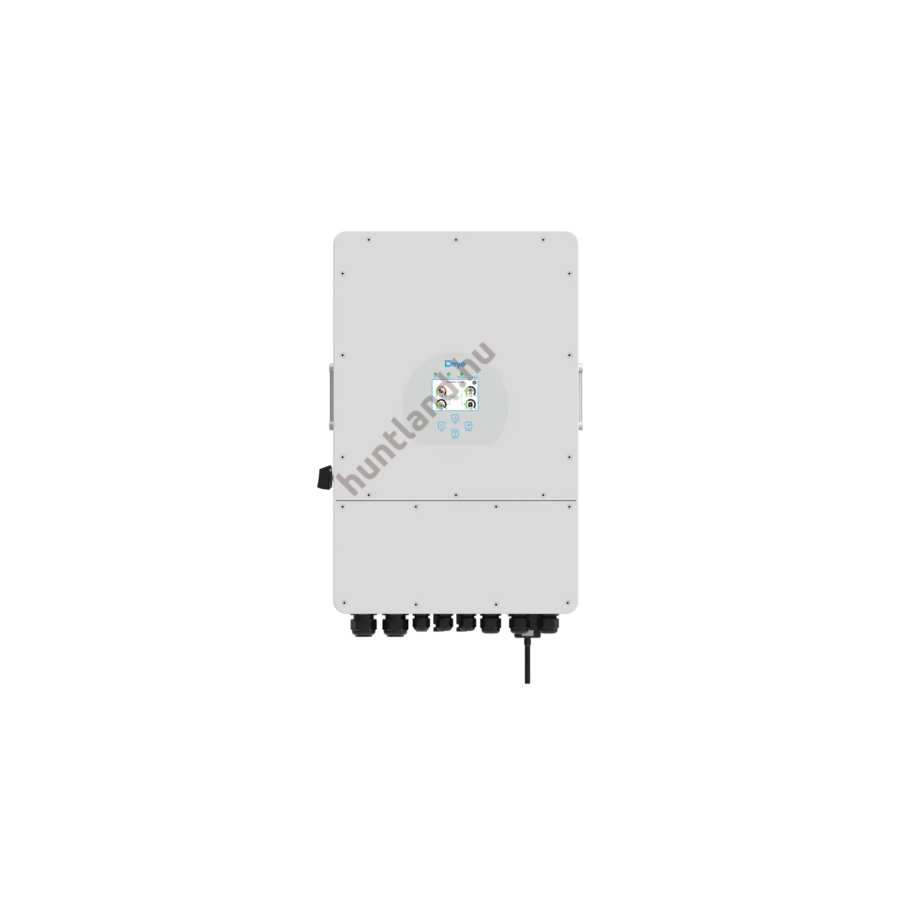

SUN-5/6/8/10/12K-SG04LP3 | 5-12 KW | Három Fázis | 2 MPPT | Hibrid Inverter | LV Akkumulátor Támogatott
Magasabb hozam / Biztonságos és megbízható / Intelligens / Felhasználóbarát
A SUN 5/6/8/10/12K-SG vadonatúj háromfázisú hibrid inverter alacsony, 48 V-os akkumulátorfeszültséggel, amely biztosítja a rendszer biztonságát és megbízhatóságát. A kompakt kialakításnak és a nagy teljesítménysűrűségnek köszönhetően ez a sorozat támogatja az 1,3 DC/AC arányt, megtakarítva ezzel az eszközbefektetést. Támogatja a háromfázisú kiegyensúlyozatlan kimenetet, kiterjesztve az alkalmazási forgatókönyveket. CAN porttal (x2) BMS és párhuzamos, x1 RS485 port a BMS-hez, x1 RS232 port a távvezérléshez, x1 DRM port, ami intelligenssé és rugalmassá teszi a rendszert.
Távoli leállítási funkció
Intelligens Monitoring Platform
Az intelligens felügyeleti platformnak köszönhetően a Deye teljes sorozatú invertertermékei baleset esetén azonnali távoli leállítást támogatnak. A paraméterek beállítása és az FW távoli frissítése, ami megkönnyíti a PV üzem O&M-et.
-
100% kiegyensúlyozatlan kimenet minden fázisban; Max. kimenet akár 50% névleges teljesítményig
-
AC pár a meglévő napelemes rendszer utólagos felszereléséhez
-
Max. 10 db párhuzamosan hálózaton és off-grid számára
művelet; Több akkumulátor párhuzamos támogatása
- Max. 240A töltő/kisütési áram
- Támogatja a dízelgenerátorból származó energia tárolását
- 48V alacsony feszültségű akkumulátor, transzformátor szigetelő kialakítás
- 6 időintervallum az akkumulátor töltésére/kisütésére
|
Modell |
SUN-5K-SG04LP3-EU |
SUN-6K-SG04LP3-EU |
SUN-8K-SG04L P3-EU |
SUN-10K-SG04L P3-EU | SUN-12K-SG04L P3-EU |
|
Akkumulátor bemeneti adatok |
|||||
|
elemtípus |
Ólom-sav vagy lítium-ion |
||||
|
Akkumulátor feszültség tartomány (V) |
40-60 |
||||
|
Max. Töltőáram (A) |
120 |
150 |
190 |
210 | 240 |
|
Max. Kisütőáram (A) |
120 |
150 |
190 |
210 | 240 |
|
Töltési görbe |
3 szakasz / Kiegyenlítés |
||||
|
Külső hőmérséklet érzékelő |
Igen |
||||
|
Töltési stratégia Li-Ion akkumulátorhoz |
Ön alkalmazkodás a BMS-hez |
||||
|
PV karakterlánc bemeneti adatok |
|||||
|
Max. DC bemeneti teljesítmény (W) |
6500 |
7800 |
10400 |
13000 | 15600 |
|
Névleges PV bemeneti feszültség (V) |
550 (160-800) |
||||
|
Indítási feszültség (V) |
160 |
||||
|
MPPT feszültségtartomány (V) |
200-650 |
||||
|
Teljes terhelésű DC feszültségtartomány (V) |
350-650 |
||||
|
PV bemeneti áram (A) |
13+13 |
26+13 | |||
| Max. PV ISC (A) |
17+17 |
34+17 |
|||
|
Az MPP Trackerek száma |
2 |
||||
|
Stringek száma MPP Trackerenként |
1+1 |
2+1 | |||
|
AC kimeneti adatok |
|||||
|
Névleges AC kimeneti aktív teljesítmény (W) |
5000 |
6000 |
8000 |
10000 | 12000 |
|
Max AC kimeneti aktív teljesítmény (W) |
5500 |
6600 |
8800 |
11000 | 13200 |
|
AC kimeneti névleges áram (A) |
7,6/7,2 |
9,1/8,7 |
12.1/11.6 |
15,2/14,5 | 18,2/17,4 |
|
Max AC kimeneti áram (A) |
8,4/8 |
10/9.6 |
13,4/12,8 |
16,7/15,9 | 20/19.1 |
|
Max. Háromfázisú kiegyensúlyozatlan kimeneti áram (A) |
11,4/10,9 |
13,6/13 |
18,2/17,4 |
22,7/21,7 | 27,3/26,1 |
|
Maximális kimeneti rövidzárlati áram (A) |
75 |
||||
|
Max. Folyamatos váltakozó áramú átvezetés (A) |
45 |
||||
|
|
2 névleges teljesítmény, 10 S |
||||
|
Teljesítménytényező beállítási tartomány |
0,8, ami 0,8-as lemaradáshoz vezet |
||||
|
Névleges bemeneti/kimeneti feszültség/tartomány (V) |
220/380, 230/400 0,85 Un-1,1 Un |
||||
|
Névleges bemeneti/kimeneti rácsfrekvencia/tartomány |
50Hz/45Hz-55Hz 60Hz/55Hz-65Hz |
||||
Hálózati csatlakozási űrlap |
3L+N+PE |
||||
|
Teljes harmonikus áramtorzítás (THDi) |
<3% (a névleges teljesítmény) |
||||
|
|
<0,5% In |
||||
|
Hatékonyság |
|
|
Max. Hatékonyság |
97,60% |
|
Euro Hatékonyság |
97,00% |
|
MPPT hatékonyság |
99,90% |
|
Védelem |
|
|
Integrált |
Szigetelés elleni védelem, PV string bemenet fordított polaritás elleni védelem, Szigetelési ellenállás érzékelése, maradékáram-figyelő egység, kimenet túláram elleni védelem, Kimenet zárlatos védelem, túlfeszültség elleni védelem |
|
Túlfeszültség-védelem |
DC Type III / AC Type III |
|
Túlfeszültség kategória |
DC Type II/AC Type III |
|
Tanúsítványok és szabványok |
|
|
Hálózati szabályozás |
IEC 61727, IEC 62116, EN 50549, AS 4777.2, VDE-AR-N4105, UNE 217002, VDE 0126, CEI 0-21, OVE-Richtlinie R25, NRS 097, C10/11 |
|
Biztonsági EMC / Szabvány |
IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
|
Általános adatok |
|
|
Üzemi hőmérséklet tartomány (℃) |
-40 ~ 60 ℃, >45 ℃ Leértékelődés |
|
Hűtés |
Intelligens hűtés |
|
Zaj (dB) |
≤45 dB |
|
Kommunikáció a BMS-szel |
RS485; TUD |
|
Súly (kg) |
33.6 |
|
Szekrény mérete (SzxMaxMé mm) |
422×702×281 (csatlakozók és konzolok nélkül) |
|
Védelmi fokozat |
IP65 |
|
Telepítési stílus |
Falra szerelt |
|
Garancia |
5 év/10 év a jótállási idő az inverter végső telepítési helyétől függ. További információért lásd a Jótállási szabályzatot |
